تم تصميم وتصنيع مقياس التدفق الدوامي استنادًا إلى نظرية شارع كارمان الدوامة، والذي يستخدم بشكل أساسي لقياس تدفق السوائل النظيفة المختلفة مثل الغازات والسوائل والبخار. تتميز مقاييس التدفق الدوامي بفقد الضغط المنخفض، ونطاق قياس واسع، ودقة عالية. عند قياس معدل التدفق الحجمي للسوائل، فإنها لا تتأثر تقريبًا بالتغيرات في المعلمات مثل كثافة السائل والضغط ودرجة الحرارة واللزوجة. مع عدم وجود أجزاء ميكانيكية متحركة، فهي توفر موثوقية عالية وتتطلب صيانة منخفضة. في الوقت الحاضر، يمكن لمقاييس التدفق الدوامي من مختلف الشركات المصنعة دمج تعويض درجة الحرارة، مما يتيح تعويض درجة الحرارة المباشر لقياسات الغاز/البخار. أصبحت مقاييس التدفق الدوامة واحدة من أدوات قياس التدفق العالمية وتستخدم على نطاق واسع في الصناعات التحويلية.
تحقق مقاييس التدفق الدوامي عادةً دقة تبلغ 1% لقياس الغاز/البخار و0.75% لقياس السائل. ومع ذلك، إذا تم تركيبها بشكل غير صحيح، يمكن أن تتعرض دقة القياس للخطر بشكل كبير.
دعونا نناقش تركيب مقاييس التدفق الدوامي:
1. يجب أن يكون موقع التركيب بعيداً عن الأنابيب المعرضة للاهتزاز والتأثير الميكانيكي.
2. يجب تركيب مقياس التدفق في مكان يضمن امتلاء الأنبوب بالكامل لتحقيق القياس الطبيعي.

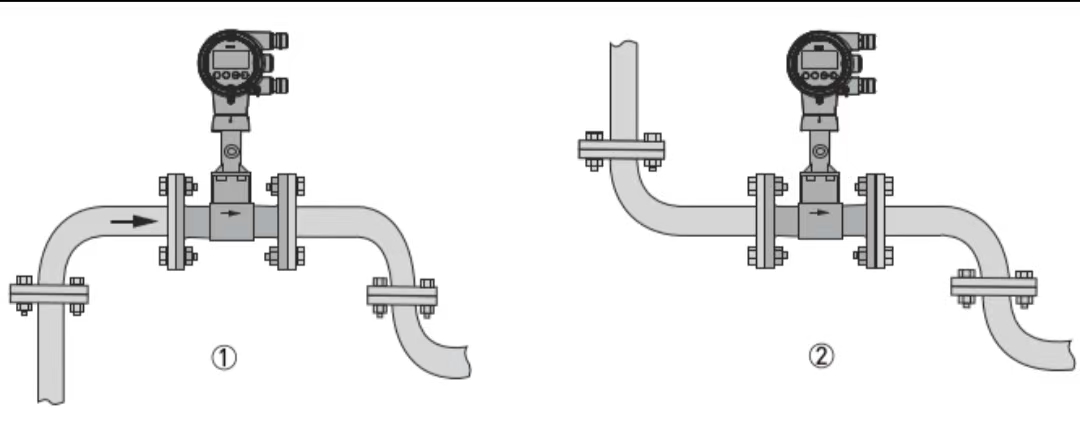

بالنسبة للتطبيقات السائلة، لا ينبغي تثبيت مقياس الجريان عند نقاط عالية. يوصى بمواضع التثبيت التالية:

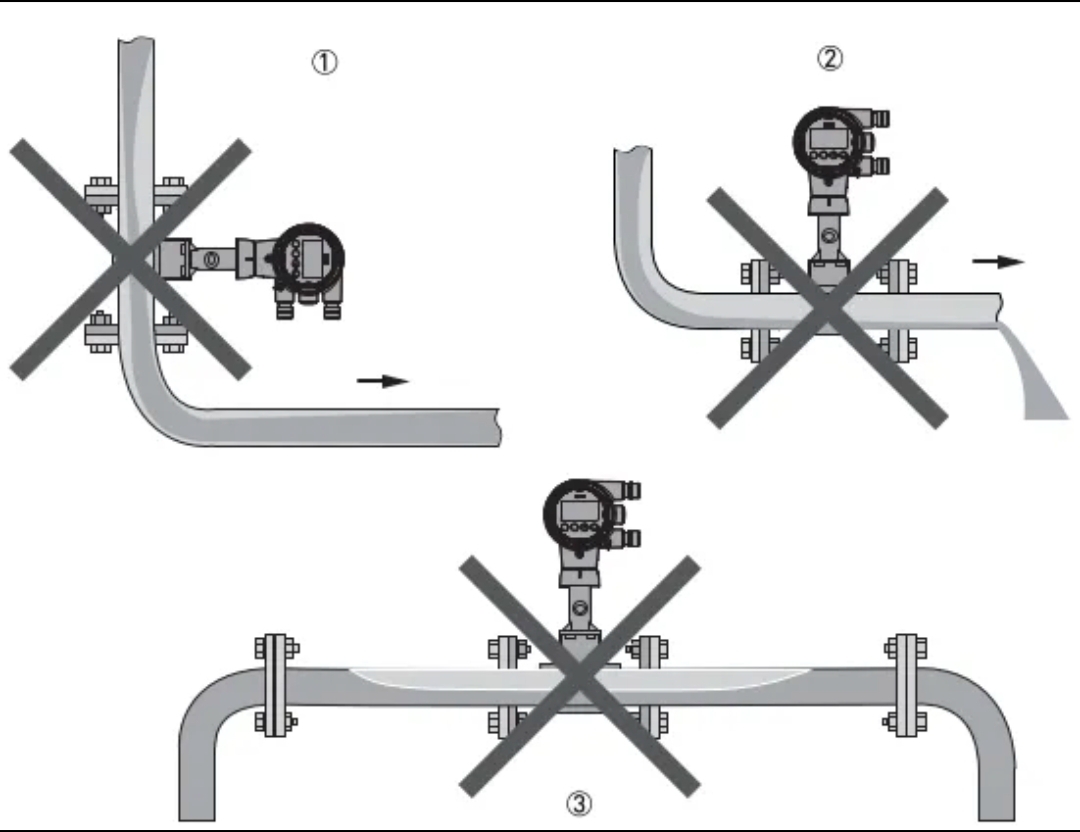

لا يُنصح باستخدام أوضاع التثبيت التالية للتطبيقات السائلة:

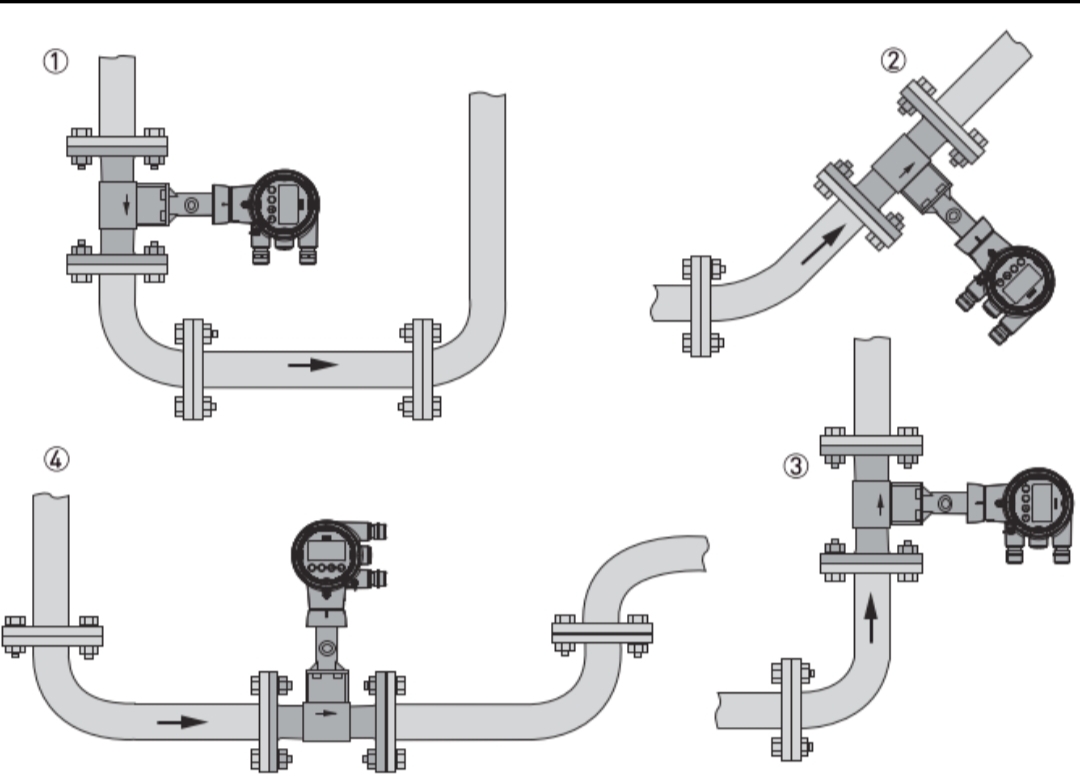

بالنسبة لتطبيقات الغاز/البخار، يكون خط الأنابيب ممتلئًا دائمًا بالغاز. لذلك، يمكن تركيب مقياس الجريان في اتجاه عمودي لأعلى، أو تدفق رأسي لأسفل، أو في اتجاهات أفقية. ومع ذلك، لا ينبغي تثبيته في نقاط منخفضة. مواضع التثبيت الموصى بها هي:

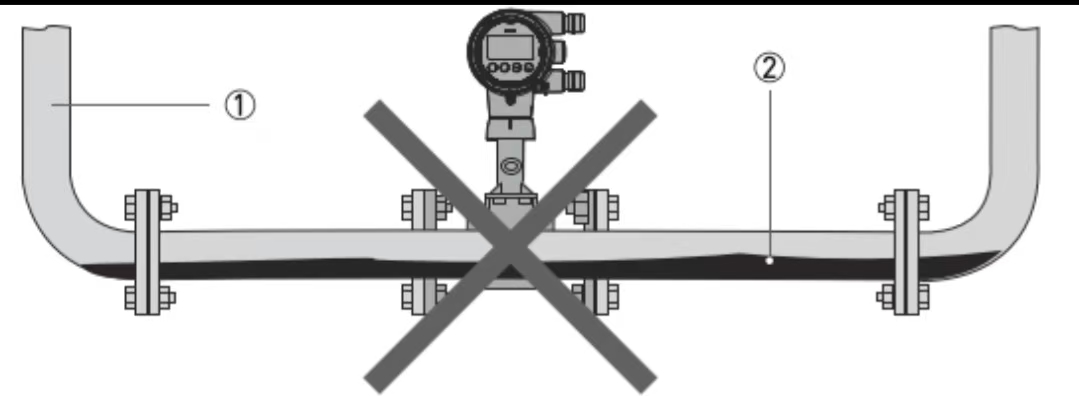

بالنسبة لتطبيقات الغاز/البخار، قد تتراكم السوائل في النقاط المنخفضة ويجب عدم اختيارها للتركيب:

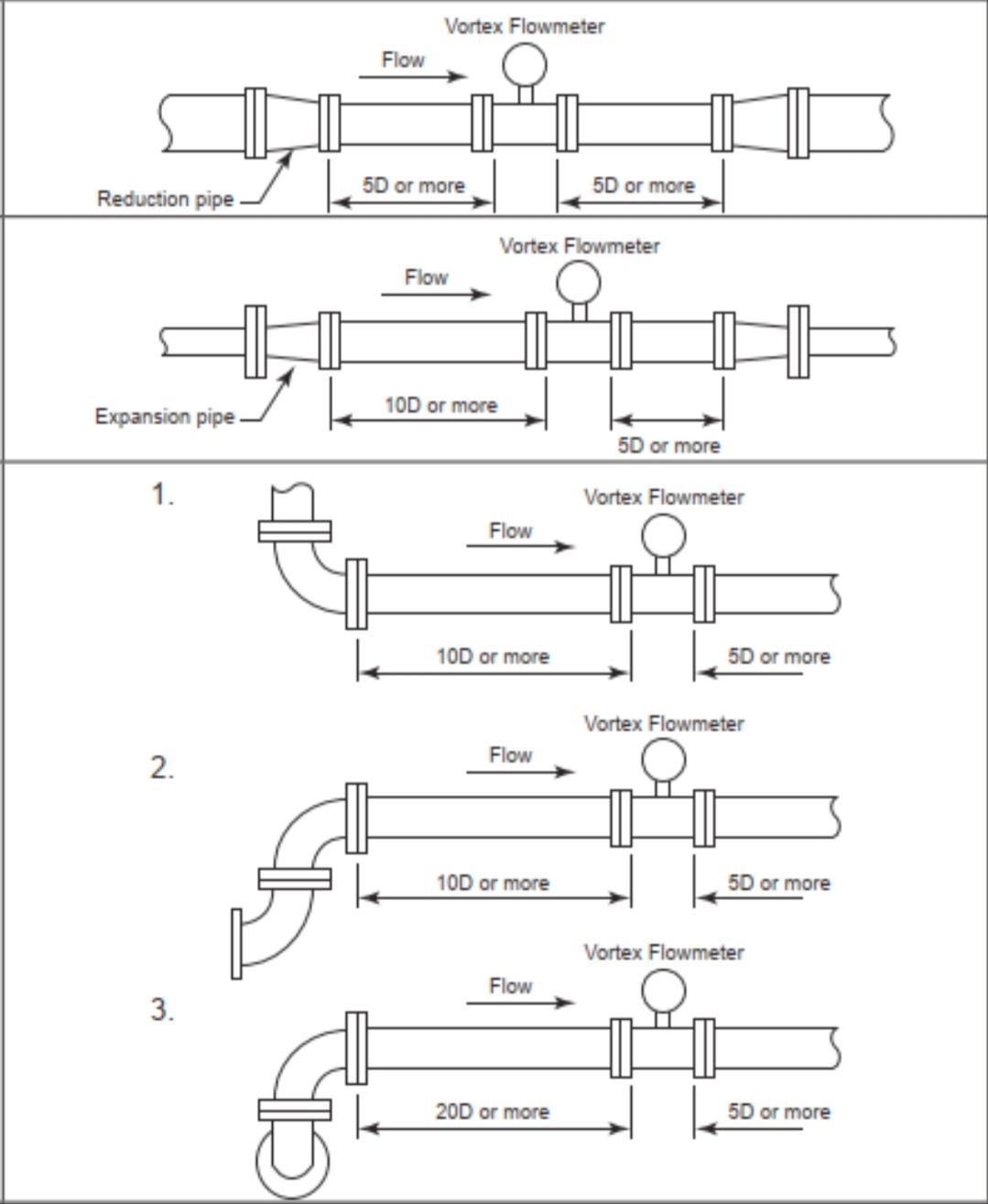

3. أقسام الأنابيب المستقيمة أعلى وأسفل (إذا كانت أدوات درجة الحرارة والضغط مطلوبة، فيجب تركيبها أسفل مقياس الجريان. ويجب أيضًا وضع أدوات المصب خارج قسم الأنبوب المستقيم. ترتيب الترتيب الموصى به للأدوات المتعددة هو: مقياس التدفق، جهاز إرسال الضغط، جهاز إرسال درجة الحرارة). بشكل عام، راجع متطلبات طول الأنبوب المستقيم المحددة في عينة المنتج الخاصة بالشركة المصنعة (أو المبدأ التوجيهي المشترك لـ 15D في المنبع و5D في المصب وفقًا لأدلة الأجهزة). قم بإبلاغ فريق هندسة الأنابيب بمتطلبات الأنابيب المستقيمة العلوية والسفلية لمقياس الجريان الدوامي مسبقًا. بمجرد اختيار الشركة المصنعة للجهاز، يجب إعادة تأكيد متطلبات التثبيت وفقًا لمواصفات الشركة المصنعة.

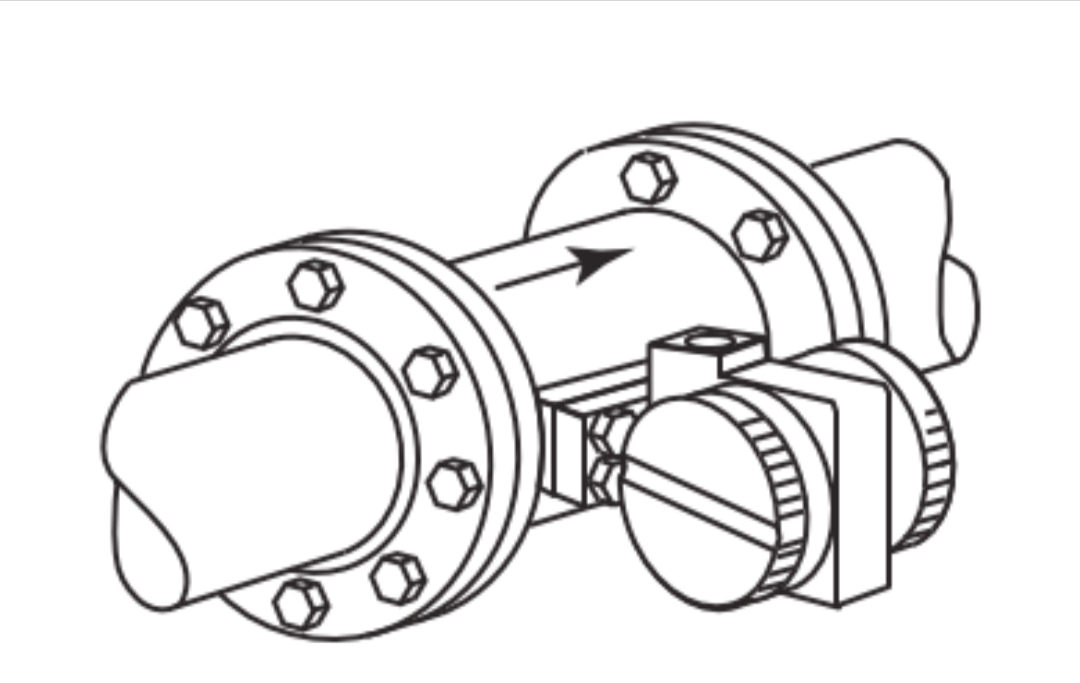

4. عند قياس الوسائط ذات درجات الحرارة المرتفعة، عادةً ما تقوم الشركات المصنعة بتوفير مقاييس التدفق الدوامي من النوع المنفصل. بالنسبة لمقاييس التدفق الدوامي المتكاملة، ينبغي تحديد اتجاه جهاز الإرسال بناءً على درجة حرارة الوسط. على سبيل المثال، عند قياس البخار ذو درجة الحرارة العالية، يجب أن يكون جهاز الإرسال موجهًا جانبيًا أو لأسفل (لا توصي بعض الشركات المصنعة بالتركيب لأسفل، حيث قد يدخل السائل إلى رأس جهاز الإرسال).
