بوصة ( " ) :
البوصة (") هي وحدة مواصفات شائعة في النظام الأمريكي، وتستخدم للأنابيب الفولاذية، والصمامات، والفلنجات، والأكواع، والمضخات، والمحملات، وما إلى ذلك. على سبيل المثال، قد تكون المواصفات 3".
المصطلح "بوصة" (المختصر بـ "in.") يعني في الأصل "الإبهام" باللغة الهولندية، حيث كانت البوصة الواحدة هي طول مفصل الإبهام الواحد. وبطبيعة الحال، يختلف طول إبهام الشخص بشكل طبيعي. في القرن الرابع عشر، أنشأ الملك إدوارد الثاني ملك إنجلترا "البوصة القانونية القياسية". تم تعريفه بأنه طول ثلاث من أكبر حبات الشعير من منتصف سنبلة شعير، موضوعة طرفًا إلى طرف.
بشكل عام، 1 بوصة = 2.54 سم = 25.4 مم.
الاسم المميز:
DN هي وحدة مواصفات شائعة في الأنظمة الصينية والأوروبية، وتستخدم بالمثل لتعيين مواصفات الأنابيب والصمامات والشفاه وتجهيزات الأنابيب والمضخات، مثل DN300.
يشير DN إلى القطر الاسمي للأنبوب (المعروف أيضًا باسم التجويف الاسمي). من المهم أن نلاحظ أن هذا ليس القطر الخارجي ولا القطر الداخلي، بل هو متوسط القيمة بين الاثنين، والمعروف باسم متوسط القطر الداخلي.
Φ:
Φ هو رمز عالمي يشير إلى أبعاد القطر الخارجي للأنابيب والأكواع والفولاذ المستدير والمواد الأخرى، والتي يمكن الإشارة إليها أيضًا بالقطر. على سبيل المثال، Φ609.6 ملم يشير إلى القطر الخارجي 609.6 ملم. يُستخدم هذا الرمز بشكل شائع في تطبيقات الصمامات، خاصة لتوصيلات المشبك.
الترابط بين الثلاثة
أولاً، "و DN لهما معنيان متطابقان تقريبًا، وكلاهما يمثل بشكل أساسي التجويف الاسمي، مما يشير إلى حجم المواصفات. تعمل Φ على الجمع بين الاثنين.
على سبيل المثال: إذا تم تحديد أنبوب فولاذي على أنه DN250، فسيتم تسمية نفس الأنبوب بـ 10 بوصة بوصة. هل هناك صلة بينهما؟
الجواب هو نعم. بشكل عام، يمكنك تحويل أبعاد البوصة الكاملة إلى DN عن طريق الضرب في 25. على سبيل المثال:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

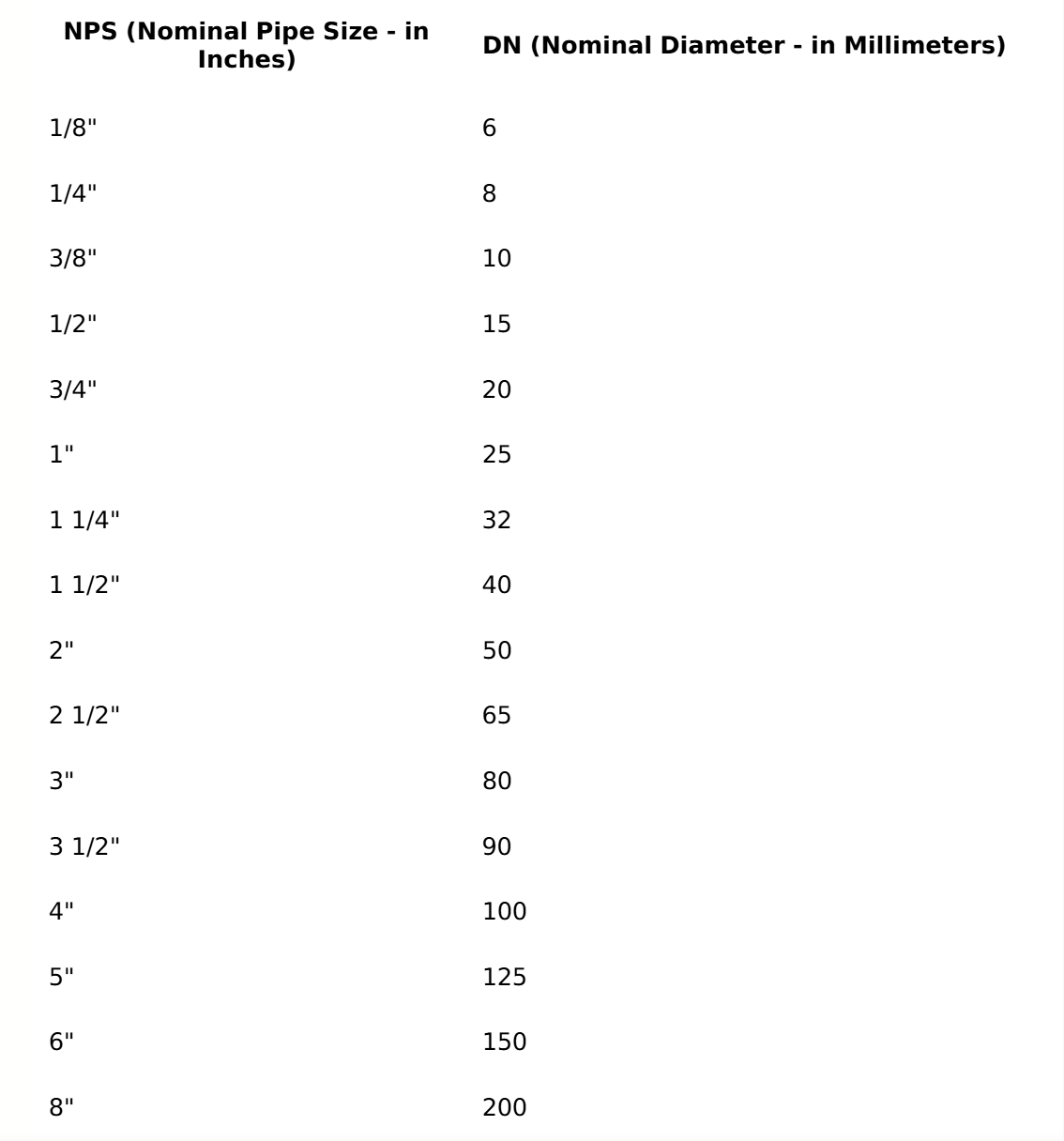

ومع ذلك، هناك استثناءات. على سبيل المثال، 3" × 25 = 75، وهو ما يتم تقريبه إلى DN80. هناك أيضًا أبعاد البوصة مع الكسور أو الكسور العشرية مثل 1/2"، 3/4"، 1-1/4"، 1-1/2"، 2-1/2"، 3-1/2"، لا يمكن حسابها بهذه الطريقة، لكن الحسابات هي نفسها تقريبًا، وهي في الغالب قيم قياسية :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
