تحسين التركيب الميكانيكي واقتران المحرك للحصول على تعليقات دقيقة

تعد أخطاء التثبيت الميكانيكية سببًا رئيسيًا للتعليقات الخاطئة من مفاتيح حد الصمام . بالنسبة للتطبيقات عالية الدقة، انتبه إلى محاذاة أداة اقتران العمود، وتوقف حركة المحرك، وإزالة رد الفعل العكسي. استخدم أدوات التوصيل الصلبة والمثبتات التي تم فحص عزم الدوران لمنع الحركات الدقيقة التي تترجم إلى ثرثرة اتصال. إذا كان مشغل الصمام يستخدم كاميرات أو رافعات، فحدد وجوه الكامات الصلبة وأسطح التابعين الصلبة للحفاظ على ملفات تعريف الكامة القابلة للتكرار على مدى ملايين الدورات.

فحوصات التركيب العملية

• التحقق من تركيز العمود باستخدام مؤشر الاتصال؛ يجب أن يكون الجريان المسموح به ضمن حدود تحمل الشركة المصنعة للتبديل القابل للتكرار.
• توقف ميكانيكي لمحرك القفل وتسجيل مواضع النهاية؛ توثيق نهاية السفر الميكانيكية لربطها بالتغذية المرتدة الكهربائية.
• استخدم الأقواس المضادة للدوران لأغطية المفاتيح المحددة في المنشآت الاهتزازية.

تقنيات الاتصال وسلامة الإشارة: هانيويل مقابل عناصر PF

يؤثر اختيار عناصر الاتصال على مقاومة الاتصال وخصائص الارتداد وعمر الخدمة. غالبًا ما توفر المحولات الدقيقة الميكانيكية من هانيويل وصلات قوية من السبائك المعدنية مع ارتداد يمكن التنبؤ به ومنحنيات حياة كهربائية موثقة جيدًا. تقدم PF (Pepperl Fuchs) كلاً من تقنيات التبديل الميكانيكية والإلكترونية (بما في ذلك NAMUR ومخرجات الحالة الصلبة) مع تآكل أقل للتلامس ومناعة EMI أفضل في المصانع المزعجة كهربائيًا. بالنسبة لتشغيل الصمام عالي التردد، فكر في الأساليب الهجينة: الاتصالات الميكانيكية لأقفال الأمان المثبتة والمدمجة مع أجهزة استشعار الحالة الصلبة لأخذ العينات والتشخيص بسرعة.

الواجهة الكهربائية والارتداد والتشخيص لاستشعار الموضع بشكل موثوق

تتطلب ردود الفعل الدقيقة للموضع أكثر من مجرد مفتاح ميكانيكي نظيف. تنفيذ ارتداد الأجهزة والبرامج، واستخدام الدوائر الخاضعة للإشراف، ومراقبة اتجاهات مقاومة التلامس. قم بقياس مقاومة التلامس أثناء التشغيل وتسجيل التغييرات بمرور الوقت - غالبًا ما يسبق الاتجاه المتزايد فشل الاتصال. بالنسبة للصمامات الحيوية للسلامة، اختر جهات الاتصال الموجهة بالقوة أو الحلقات الخاضعة للإشراف ثنائية القناة حتى يتمكن PLC/RTU من اكتشاف تناقضات الاتصال في الوقت الفعلي.

الممارسات الكهربائية الموصى بها

• استخدم RC أو الارتداد الرقمي المضبوط على أقصر نافذة ارتداد ميكانيكية متوقعة لتجنب التحولات الخاطئة دون إخفاء الأحداث السريعة الحقيقية.
• تنفيذ الإشراف على الاتصال (فحوصات المقاومة الشاملة) للكشف عن الأسلاك أو تدهور الاتصال.
• قم بتسجيل الطوابع الزمنية لتغيير الحالة لاكتشاف الأخطاء المتقطعة المرتبطة بدورات الاهتزاز أو درجة الحرارة.

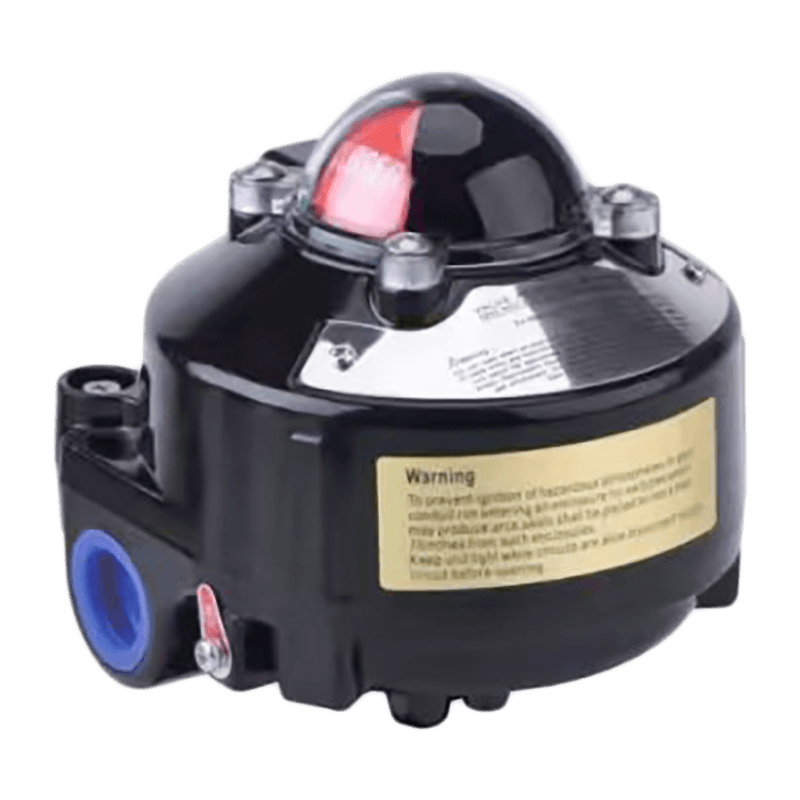

اعتبارات التصميم المقاوم للانفجار (ExdIICT6) في الأجواء القابلة للاشتعال

يتطلب تحديد المفاتيح الحدية الحاصلة على شهادة ExdIICT6 الانتباه إلى مداخل القناة، وحشوات الكابلات، وحدود فئة درجة الحرارة. تمنع حاوية Exd مصادر الإشعال من الانتشار إلى الغلاف الجوي الغازي؛ ومع ذلك، فإن صنعة التثبيت (مركب الختم الصحيح، والغدد المعتمدة، وإعدادات عزم الدوران) لها نفس القدر من الأهمية للحفاظ على التصنيف. تأكد أيضًا من أن درجة الحرارة المحيطة ودرجات حرارة السطح المتوقعة للمفتاح تحت الحمل الكهربائي تظل أقل من حد T6.

قائمة مرجعية للتحقق الميداني للتثبيتات المقاومة للانفجار

• التحقق من تطابق الشهادة مع مجموعة الغاز المقصودة وفئة درجة الحرارة (Ex d II C T6).
• استخدم غدد الكابلات المعتمدة القادرة على مسار اللهب وقم بتطبيق مانع الاستيلاء وفقًا لتوجيهات الشركة المصنعة.
• قم بتسجيل قيم عزم دوران العلبة وطريقة إغلاق الغدة في تقرير التشغيل.

الصيانة والتحقق وإدارة دورة الحياة للعمليات عالية التردد

تعمل دورة الصمامات عالية التردد على تقصير عمر الاتصالات الميكانيكية. قم بإنشاء جدول صيانة بناءً على الدورات الفعلية بدلاً من وقت التقويم. استخدم عدادات بسيطة أو تسجيل الأحداث لبدء عمليات الفحص بعدد دورات محدد. أثناء الفحص، تحقق من حالة سطح التلامس، وشد الزنبرك، وتزييت الوصلات الميكانيكية، وأختام دخول المبيت. استبدل وحدات الاتصال قبل أن تنحرف الخصائص الكهربائية عن الحدود المحددة.

استراتيجيات التكامل مع DCS/PLC وهندسة التكرار

للحصول على تحكم موثوق في المصنع، قم بربط الحد من ردود الفعل في كل من أنظمة التحكم والسلامة حيثما كان ذلك مناسبًا. استخدم منطق التصويت (2 من 3) أو التعليقات الخاضعة للإشراف ثنائية القناة لوظائف أدوات السلامة. عند تعديل الأنظمة القديمة، قم بإضافة قناة مستشعر الحالة الصلبة المعزولة بالتوازي مع الاتصال الميكانيكي لتوفير تشخيصات عالية السرعة دون تغيير منطق السلامة. تأكد من فصل الأسلاك بين الطاقة والأحمال عالية التيار ودوائر الاستشعار لتقليل التداخل.

توصيات الأسلاك والمنطق

• قم بتوجيه كابلات الاستشعار في صواني مخصصة واستخدم الكابلات المفحوصة لفترات طويلة؛ إنهاء الشاشات في نهاية واحدة.
• تنفيذ عمليات التحقق من المعقولية في PLC (على سبيل المثال، التحقق من أن "مفتوح" و"مغلق" ليسا نشطين في نفس الوقت).
• بالنسبة للأنظمة التي تدعم SIL، قم بتوثيق البنية وإجراء تحليل وضع الفشل الذي يتضمن أوضاع فشل التبديل الحدية.

حماية البيئة: تقييمات IP، وتعويض درجة الحرارة وتصلب الاهتزاز

حدد أ مفتاح حد الصمام مع تصنيف IP الذي يتوافق مع زيادة التعرض—IP66/67 للمواقع المغسولة أو الرطبة؛ أعلى للغمر. بالنسبة للتركيبات ذات التقلبات الكبيرة في درجات الحرارة، تأكد من تصنيف المواد الداخلية (مركبات الختم ومواد التشحيم والمواد البلاستيكية) عبر النطاق المتوقع لمنع تصلب الختم أو الانكماش الذي قد يغير قوة التشغيل. استخدم حوامل أو أوعية مقاومة للاهتزاز للإلكترونيات في مناطق الاهتزازات العالية للحفاظ على المعايرة ومنع الاتصالات المتقطعة.

• التحقق من صحة تصنيف IP المعلن من خلال الاختبارات ذات الصلة بالموقع: الرش والتكثيف والضباب الملحي عند الاقتضاء.
• حدد مواد التشحيم المستقرة لدرجة الحرارة وتأكد من أن التصنيف الحراري لمكونات المفتاح يتجاوز الحدود القصوى المحيطة.
